產品簡介:
YQ98002過濾活塞式安全泄壓閥產品介紹
YQ98002過濾活塞式安全泄壓閥安裝在高層建筑、消防給水系統以及其它給水系統的管道上，當給水管路中壓力超過泄壓閥設定壓力時，泄壓閥自動開啟快速泄壓，保護管線安全，也可作持壓閥用，保障主閥上游的供水壓力。
我司生產的YQ98002過濾活塞式安全泄壓閥能準確保持不變的安全設定壓力，一旦超壓，泄壓閥迅速打開，及時泄壓。YQ98002過濾活塞式安全泄壓閥，關閉平穩可靠，消除壓力余波，歡迎選購
YQ98002過濾活塞式安全泄壓閥主要結構
YQ98002過濾活塞式安全泄壓閥零件材料表
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
鑄鐵、鑄鋼、不銹鋼
|
|
閥座
|
鑄鐵、鑄鋼
|
|
閥瓣
|
碳鋼、不銹鋼+丁腈橡膠
|
|
閥桿
|
2Cr13
|
|
活塞
|
不銹鋼+丁腈橡膠
|
|
過濾網
|
不銹鋼
|
|
彈簧
|
不銹鋼
|
YQ98002過濾活塞式安全泄壓閥主要技術參數
|
公稱壓力
|
1.6 MPa
|
2.5 MPa
|
|
強度試驗壓力
|
2.4 MPa
|
3.75 MPa
|
|
密封試驗壓力
|
1.76 MPa
|
2.75 MPa
|
|
使用溫度
|
0-80℃
|
|
環境溫度
|
-30-350℃
|
|
適用介質
|
水
|
YQ98002過濾活塞式安全泄壓閥閥體長度尺寸
|
口徑DN
|
長度L
|
|
50
|
285
|
|
65
|
285
|
|
80
|
360
|
|
100
|
380
|
|
125
|
425
|
|
150
|
480
|
|
200
|
660
|
|
250
|
730
|
|
300
|
750
|
YQ98002過濾活塞式安全泄壓閥特點
1.設定壓力準確，能長期穩定，一旦超壓能迅速泄壓。
2.彈性軟密封，確�？煽�，滴水不陋。
3.Y形寬體腔筏，流阻小、抗汽蝕性強，無噪音。
4.活塞傳動，平穩可靠。
5.可任何角度安裝。
YQ98002過濾活塞式安全泄壓閥工作原理
上游壓力P1通過定壓導閥和控制管進入活塞控制室上部；然后再通過定壓導閥通向出口。調節定位導閥的調節螺桿可設定其打開壓力，當壓力超過設定值時，定壓導閥開，主閥也跟著開，從而泄放系統壓力，確保系統的安全。達到安全泄壓的功能。
本閥廣泛用于給排水、消防、電廠等行業的水管道中，可對壓力波動快速反應和快速泄放，防止壓力急劇增高而損壞管道及設備。

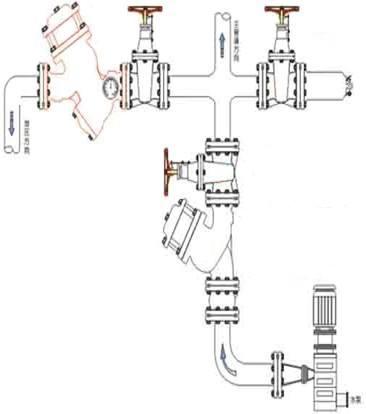

YQ98002過濾活塞式安全泄壓閥典型安裝示意圖
